中國電建福建院自主設計傳動鏈試驗臺基座通過技術審查
來源：中國能源新聞網 時間：2024-05-09 16:23
中國能源新聞網訊（林龍鎂 肖瓊）日前，在北京組織召開了國家級海上風電研究與試驗檢測基地項目第一次施工圖審查會議，中國電建集團福建省電力勘測設計院有限公司（以下簡稱“福建院”）自主設計的傳動鏈試驗臺基座通過技術審查。
國家級海上風電研究與試驗檢測基地項目第一次施工圖審查會議
國家級海上風電研究與試驗檢測基地是同時具備型式認證和并網認證的檢測中心，是國家“十四五”規劃重大項目“福建海上風電基地”的重要組成部分。項目的建設對于加快突破海上風電設備關鍵技術具有重要的戰略意義。

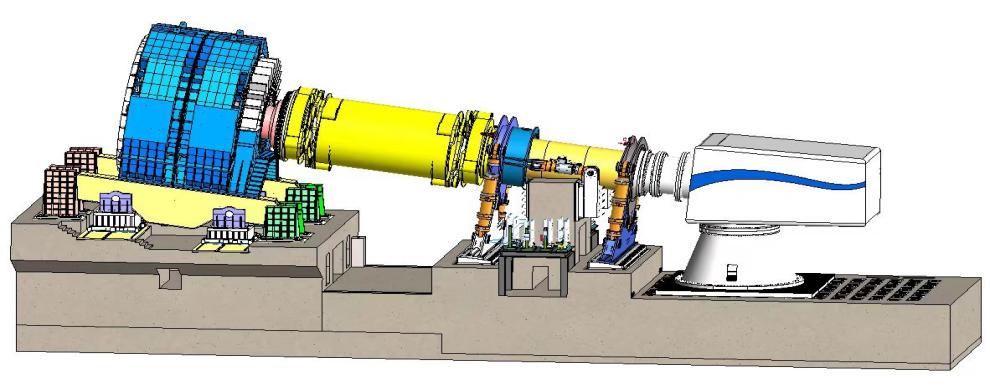

25MW級多自由度加載的傳動鏈試驗平臺示意圖
25MW級多自由度加載的傳動鏈試驗平臺示意圖
從項目開工至今短短四個月，設計人員完成了傳動鏈試驗臺177個預期工況的分析計算，驗證了試驗平臺基礎在全壽命周期內承受約14億次加載受力下的結構安全性。采用兩款有限元軟件進行多個關鍵控制工況結果的對比分析，經校驗，30項結構設計指標均滿足設計規范要求。在傳動鏈試驗平臺設計中，項目組開展了大體積混凝土專項優化設計，同時在液壓加載裝置支撐結構等重點部位中，創新性地采用了鋼纖維混凝土，并申報了多項專利。

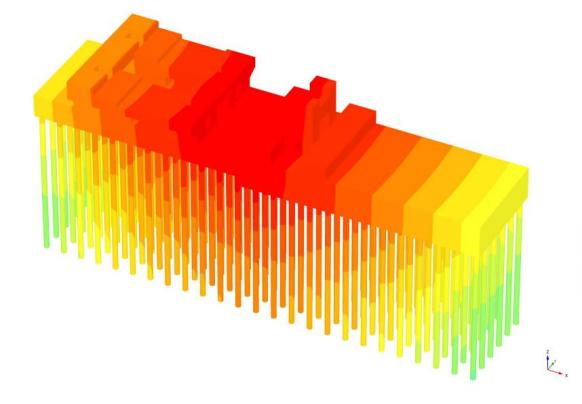

傳動鏈試驗平臺有限元分析示意圖

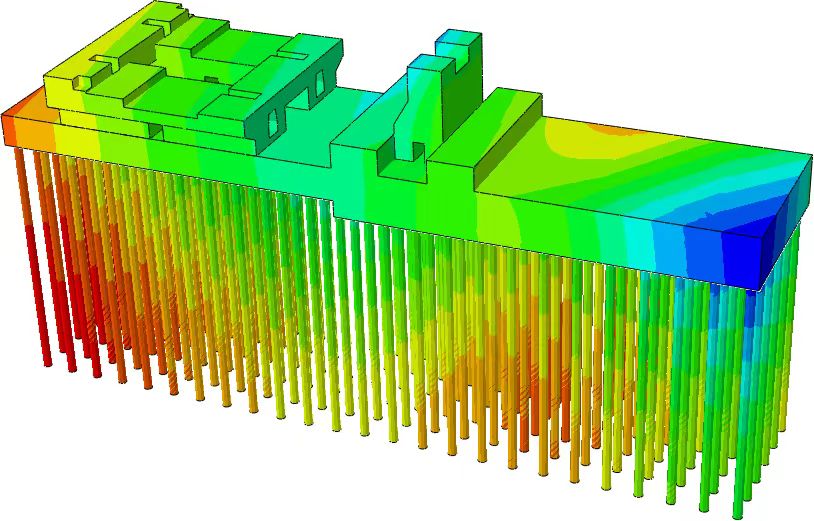

傳動鏈試驗平臺有限元分析示意圖
此外，項目組成員還對傳動鏈試驗平臺基礎采用了三維BIM建模，基礎三維模型內含鋼筋及預埋件1萬多個單元。通過三維模型，實現了對傳動鏈試驗臺基礎內的預埋件和配筋的碰撞校核和深化設計。通過BIM模型，實現了自動化統計工程量，根據軟件清單編制采購計劃。同時，通過三維可視化設計交底，降低了施工人員對傳統二維設計圖紙的理解的難度，顯著提高了溝通效率，為項目順利實施打下了堅實的基礎。經過近四個月的各項技術攻關，項目組于3月底完成了相關施工圖紙供審查。

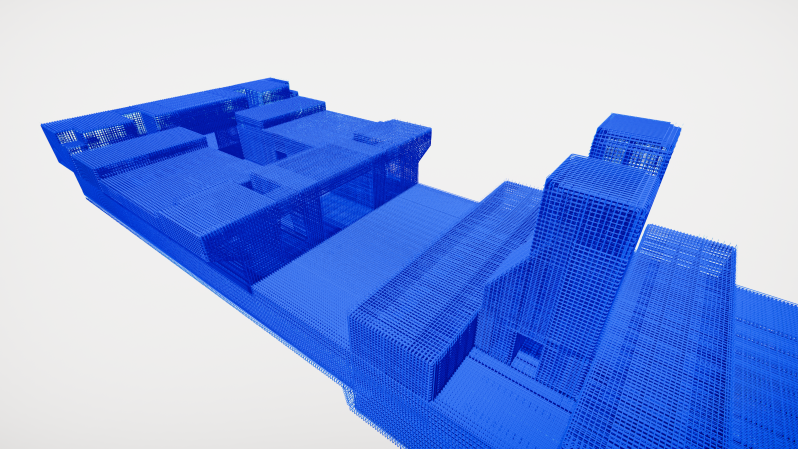

傳動鏈試驗平臺鋼筋三維示意圖
施工圖審查會上，專家一致認為本試驗平臺基礎設計滿足相關規范的要求。試驗平臺運行工況多，為該領域迄今為止最為復雜的動力基礎，且為全國首臺套工程，業主與審查專家肯定了公司所做的大量工作，并對計算書、施工圖、BIM建模等細致的工作給予了高度贊譽。經過了充分討論和評審后，專家組一致認為本次評審的施工圖內容全面合理、表述清晰、符合施工圖標準，對設計工作給予了高度評價。
